產(chǎn)品特點(diǎn)：早強(qiáng)、高強(qiáng)、設(shè)備安裝完畢一天即可運(yùn)行生產(chǎn)；高流態(tài)、不泌水、防銹蝕；復(fù)合膨脹雙重效應(yīng)，精確定位；按正確的灌漿施工工藝能達(dá)到90%的有效承載面。

高性能水泥基灌漿料

一、產(chǎn)品特點(diǎn)

  早強(qiáng)、高強(qiáng)、設(shè)備安裝完畢一天即可運(yùn)行生產(chǎn)；高流態(tài)、不泌水、防銹蝕；復(fù)合膨脹雙重效應(yīng)，精確定位；按正確的灌漿施工工藝能達(dá)到90%的有效承載面。

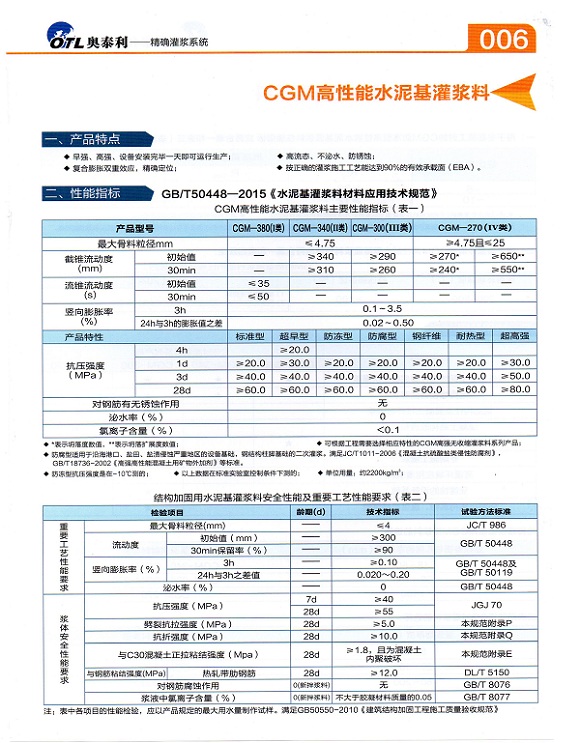

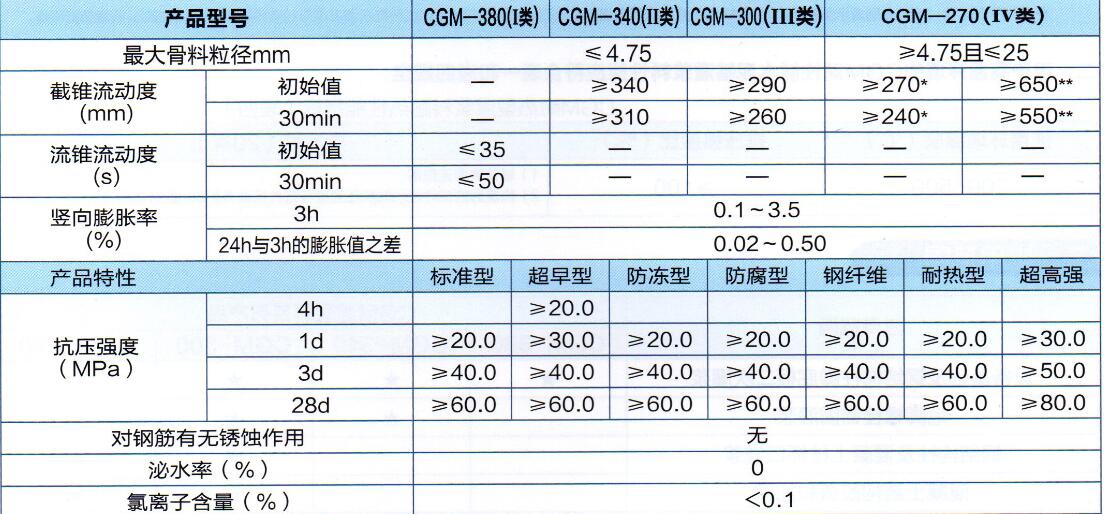

二、性能指標(biāo)

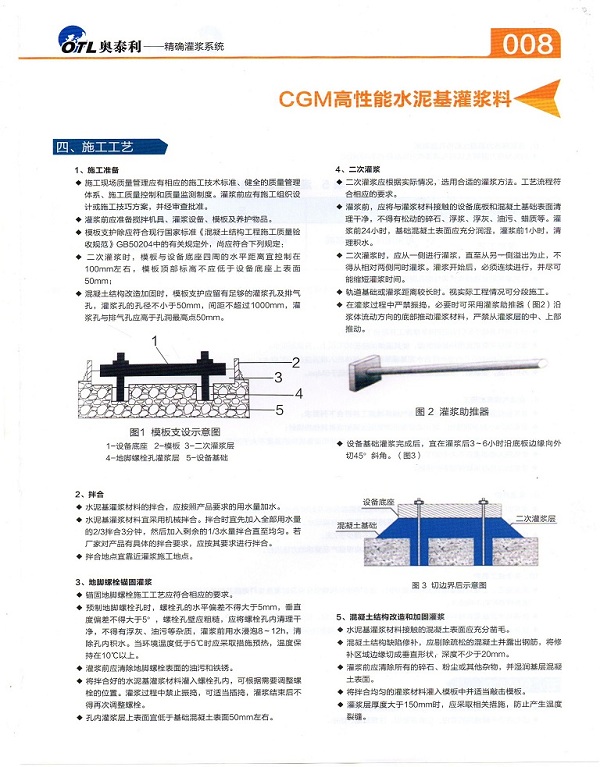

三、施工工藝

  1、施工準(zhǔn)備：施工現(xiàn)場(chǎng)質(zhì)量管理應(yīng)有相應(yīng)的施工技術(shù)標(biāo)準(zhǔn)、健全的質(zhì)量管理體系、施工質(zhì)量控制和質(zhì)量監(jiān)測(cè)制度。灌漿前應(yīng)有施工組織設(shè)計(jì)或施工技巧方案，并經(jīng)審查批準(zhǔn)。；灌漿前應(yīng)準(zhǔn)備攪拌機(jī)具、灌漿設(shè)備、模板及養(yǎng)護(hù)物品；模板支護(hù)除應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50204中的有關(guān)規(guī)定外，尚應(yīng)符合下列規(guī)定：二次灌漿時(shí)，模板與設(shè)備底座四周的水平距離宜控制在100mm左右，模板頂部標(biāo)高不應(yīng)低于設(shè)備底座上表面50mm；混凝土結(jié)構(gòu)改造加固時(shí)，模板支護(hù)應(yīng)留有足夠的灌漿孔及排氣孔，灌漿孔的孔徑不小于50mm，間距不超過(guò)100mm，灌漿孔與排氣孔應(yīng)高于孔洞最高點(diǎn)50mm。

 2、拌合：水泥基灌漿材料的拌合，應(yīng)按照產(chǎn)品要求的用水量加水；水泥基灌漿材料宜采用機(jī)械拌合。拌和時(shí)宜先加入全部用水量的2/3拌合3分鐘，然后加入剩余的1/3水量拌合直至均勻。若廠家對(duì)產(chǎn)品有具體的拌合要求，應(yīng)按其要求進(jìn)行拌合；拌合地點(diǎn)宜靠近灌漿施工地點(diǎn)。

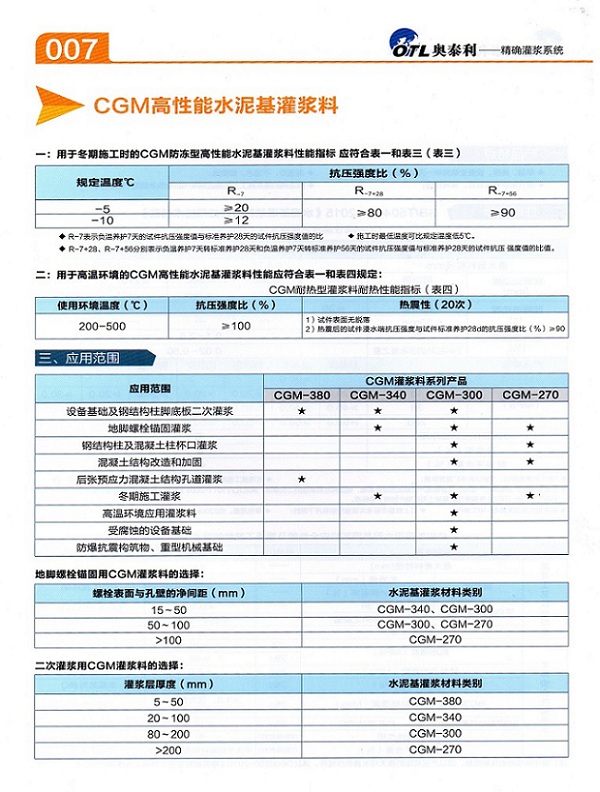

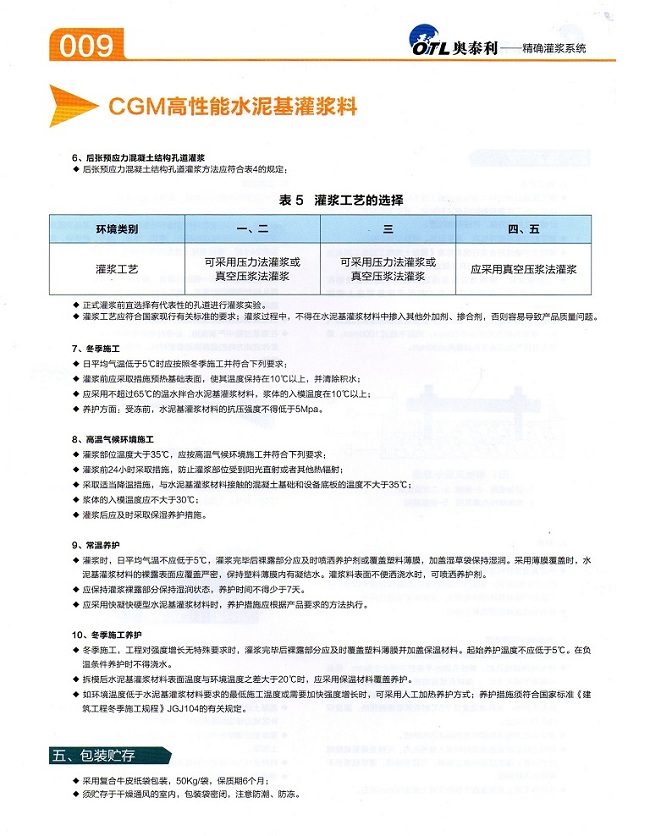

 3、冬季施工：日平均氣溫低于5℃時(shí)應(yīng)按照冬季施工并符合下列要求：灌漿前應(yīng)采取措施預(yù)熱基礎(chǔ)表面，使其溫度保持在10℃以上，并清除積水；應(yīng)采用不超過(guò)65℃的溫水拌合水泥基材料，漿體的入模溫度在10℃以上；養(yǎng)護(hù)方面：受凍前，水泥基灌漿材料的抗壓強(qiáng)度不得低于5Mpa。

 4、冬季施工養(yǎng)護(hù)：冬季施工，工程對(duì)強(qiáng)度增長(zhǎng)無(wú)特殊要求時(shí)，灌漿完畢后裸露部分應(yīng)及時(shí)覆蓋塑料薄膜并加蓋保溫材料。起始養(yǎng)護(hù)溫度不應(yīng)低于5℃。在負(fù)溫條件養(yǎng)護(hù)時(shí)不得澆水；拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時(shí)，應(yīng)采用保溫材料覆蓋養(yǎng)護(hù)；如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強(qiáng)度增長(zhǎng)時(shí)，可采用人工加熱養(yǎng)護(hù)方式；養(yǎng)護(hù)措施必須符合國(guó)家標(biāo)準(zhǔn)《建筑工程冬季施工規(guī)程》JGJ104的有關(guān)規(guī)定。

 5、常溫養(yǎng)護(hù)：日溫不低于5℃，灌漿后裸露部分及時(shí)噴灑養(yǎng)護(hù)劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤(rùn)；養(yǎng)護(hù)時(shí)間不少于7天；根據(jù)產(chǎn)品要求執(zhí)行；

四、包裝貯存

  須貯存于干燥通風(fēng)的室內(nèi)，包裝袋密閉，注意防潮、防凍。
